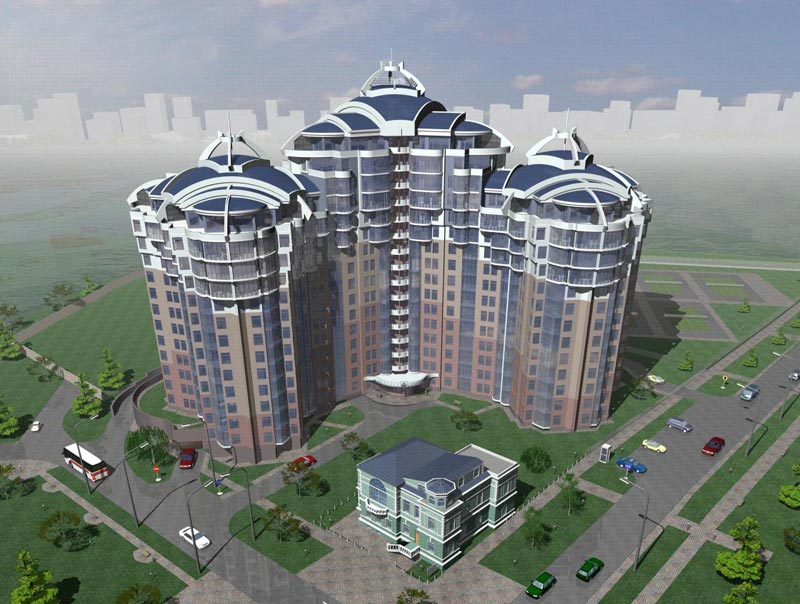

Жилой комплекс со встроенно-пристроенным подземным гаражом (13-16 этажей)

Этот раздел имеет цель не только продемонстрировать некоторые объекты, которые были рассчитаны и запроектированы на основе нашего программного обеспечения, но в первую очередь продемонстрировать возможности компьютерного моделирования. Поэтому при описании объекта приводятся различные конструктивные особенности, которые были смоделированы, перечень используемых конечных элементов, размерность задачи и т.д.

Этот раздел будет пополняться и здесь мы надеемся на Ваше активное участие. Присылайте нам свои предложения по включению новых интересных объектов.

Местоположение:

Лидерсовский бульвар, г.Одесса, Украина

Конструирование:

ООО "МАСТЕР ГРУПП", г.Одесса

Архитектор:

Базан, г.Одесса, Украина

Расчет:

МОНОМАХ 3.0 , ЛИРА 9.2

Несущие наружные стены 16-ти этажного здания выполнены из кирпича с усилением железобетонными вставками и поясами в уровне перекрытий.

Расчет выполнялся на программном комплексе МОНОМАХ в программах КОМПОНОВКА + КИРПИЧ. Учитывались совместные пространственные работы кирпичных стен и железобетонных вставок, поясов, ригелей, перекрытий фундаментных плит, ядра жесткости. В результате расчета для заданных уровней кирпичных стен определено расчетное армирование (количество рядов кладки через которое устанавливаются арматурные сетки) (Рис 5).

Покрытия выполнены из железобетонных оболочек двуякой кривизны (Рис 1,3,4). Расчет был выполнен в программе ЛИРА с импортом расчетной схемы, созданной в ПК МОНОМАХ.

Порядок системы уравнений 427612

Ширина ленты 4129637

Количество элементов 108963

Количество узлов 80160

Количество загружений 4

Количество активных масс 39495

Время расчета - 134.12 мин

Рис.1 3D вид монолитной конструкции крыши.	Рис.2 Изополя деформаций и армирования монолитной плиты перекрытия на отметке 43,2 м.
Рис.3 Расчетная схема МКЭ конструкции крыши.	Рис.4 Изополя моментов в элементах крыши при постоянных нагрузках.
Рис.5 3D схема здания и фундаментов в подсистеме "Компоновка". Расчетное армирование в стенах и простенках.
